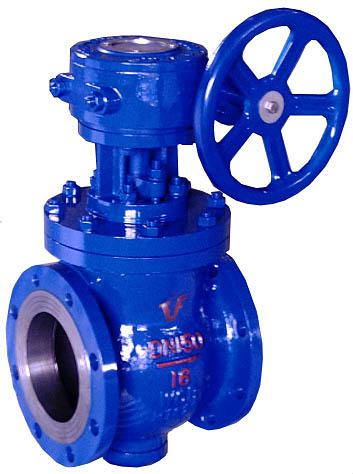

产品名称:上装式法兰连接硬密封偏心半球阀
型号:EFPQ940Y/H

R26;主要性能规范

公称压力      PN(MPa)

试验压力(MPa)

适用温度

(℃)

适用介质

壳体

密封

0.25

0.375

0.275

≤280

-供热、供水、水处理系统;

-钢厂、电厂的灰渣系统;

-矿山、矿浆系统;

-循环水系统;

-液固、气固两相介质输送系统

0.6

0.9

0.66

1.0

1.5

1.1

1.6

2.4

1.76

2.5

3.75

2.75

4.0

6.0

4.4

Class 150lb

3.0

2.2

Class 300lb

7.7

5.65


R26;用途

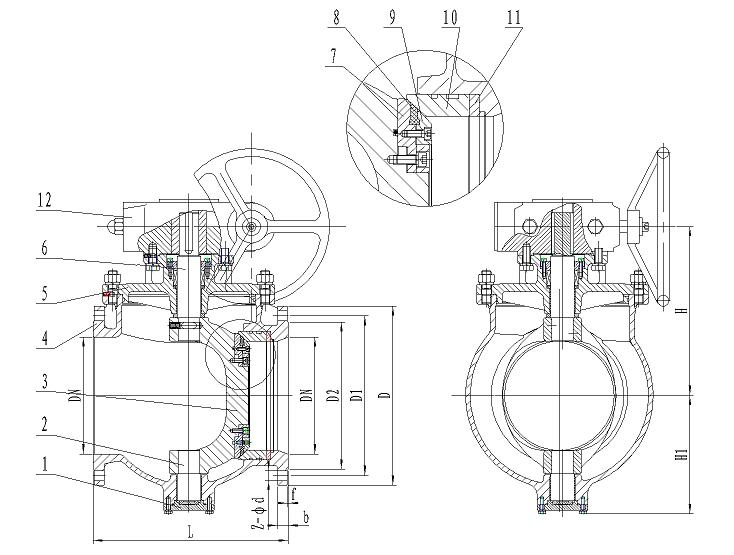

        新一代偏心半球阀(DN25~DN1600,PN0.6~10.0MPa)是我公司和合肥通用机械研究院密封室、湖北工业大学等科研院所针对该阀介质及使用的工况条件,对国内多家钢厂、选矿厂,火力发电厂、洗煤厂进行广泛调研后,对现行使用的典型阀门进行磨损失效分析的基础上,根据液固两相(湿式)和气固两相(干式)流的冲蚀磨料磨损理论联合研制、开发的硬密封偏心半球阀新产品。其结构上采用偏心楔紧原理,通过传动机构达到楔紧、调节、启闭的作用。其设计原理如下图圆偏心及其展开平面上楔形角变化图。
        该系列阀门无论是从结构的设计还是材料的选用,均以抗介质的冲蚀磨料磨损为基本设计思想和选用原则,因此具有较高的先进性和很高的耐磨损性。该系列阀门适用于矿山、洗煤、输煤、冶金、燃煤电厂、造纸等行业湿式或干式输浆、输灰等耐磨场合
        新一代硬密封偏心半球阀采用先进的新技术、新工艺、新材料、新结构,克服了软密封面易冲蚀、球冠面被覆橡胶层、一旦在关闭状态有杂物卡阻密封副之间时,橡胶面将受损从而导致使用寿命短的致命缺陷,大大提高了阀门的使用寿命,比传统软密封偏心半球阀使用寿命提高5~10倍,该系列阀门主要适用介质为矿浆、煤浆、矿粉、干灰、煤粉、水泥、纸浆、料水混合物、粉气混合物等。使用温度≤350℃。

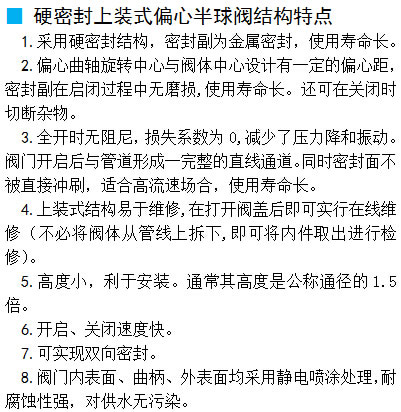

R26;结构特点
        1、端部为法兰连接。传动方式为电动、气动、电-液动、手动、蜗轮传动等。可配合远控系统对阀门进行远控和集控,实现自动控制。
        2、密封副在启闭过程中无磨损,不积渣,不堵塞,流道通畅。全通径设计,流速无任何部件阻隔,不易被杂物卡阻。全通式结构较闸阀、蝶阀等阀门阻尼小,减少了压力降和振动,从而最大限度地减少磨损。 阀门开启后与管道形成一完整的直线通道,阀座与球体脱离,灰渣无法残留、附着和堆积。阀门启闭灵活、不堵塞、不积渣、确保流程畅通。同时密封面不被直接冲刷,适合高流速场合,使用寿命长。
        3、易于维修,在打开阀盖后即可实行在线维修(不必将阀体从管线上拆下,即可将内件取出进行检修)。能有效减少装置停车,降低成本。是闸阀、截止阀、Y型阀、球阀的理想更新换代产品。

硬密封偏心半球阀特别之处:
  1. 球体部分采用不锈钢材质+热喷涂特种耐磨材料,超精加工及精研磨;
  2. 阀座采用不锈钢表面堆焊硬质合金;
  3. 密封副的合理配置确保了耐温、耐磨性能,延长了使用寿命。
        4、可实现双向密封。
