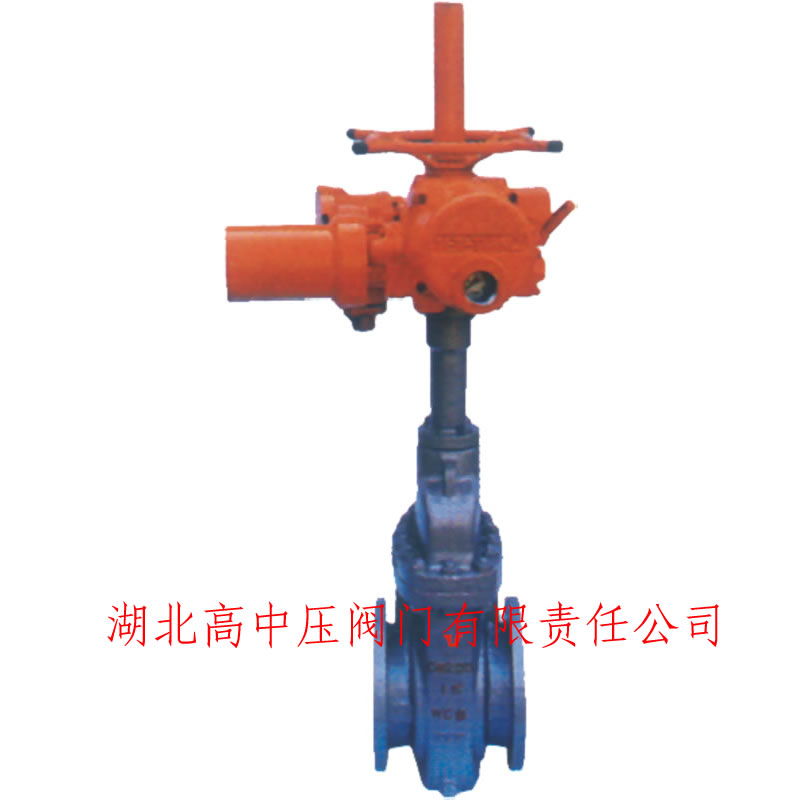

产品名称:电动装置无导流平板闸阀
型号:KZ9B43WFM
主要性能规范

公称压力PN(MPa)

试验压力(MPa)

适用温度(℃)

适用介质

壳体

密封

1.6

2.4

1.76

-29~250℃

水、天然气、油品等非腐蚀性介质

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

10.0

15.0

11.0


用途
    该平板闸阀广泛适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。

产品特点
    1、此平板闸阀为无导流孔单阀板双座密封结构的平板闸阀。
    2、阀座密封圈是采用PTEF具有金属和PTFE的双重密封和施加预紧力的浮动阀座结构(通过弹簧的弹力自动调节),使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
    3、阀座采用密封面上镶嵌PTFE,此材料耐高温可达300℃耐介质腐蚀性高于其它橡胶抗辐射性及高空性能优良。具有PTFE对金属和金属对金属的双重密封(详见原理说明), PTFE密封面同时清除闸板脏物的作用。
    4、闸板采用优质碳素钢经锻造加工而成,材料的至密性好,结构紧密、且表面镀Ni合金厚度≥0.25mm表面硬度不低于HV600(HRC55),耐磨、耐高压、安全性能好、使用寿命长。
    5、此平板闸阀,在阀体的外部设有注油脂结构,油脂通过注脂器、阀座进入阀门密封面,使阀门达到零泄漏。此润滑脂具有良好的抗水性,使用温度适用于≤180℃。
    6、由于阀杆与闸板的公差设计合理,无论是全开或是全关不会发生闸板移动,闸板始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。
    7、阀门在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。阀体上设有排污口,可定期打开排污口清理积渣。
    8、阀门采用带自密封能力的V型填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了通用阀门填料处最容易外漏的弊病。同时可在线带压更换。
    9、由于阀座上设计有泄荷孔。阀门关闭时能自动卸掉内腔高压,保证使用安全。
    10、全封闭结构,防护性能好,可适应全气候要求。
    11、阀门设有指示杆或观察窗以表示阀门的启闭情况。
    12、选用上海奥托克防暴智能型电动执行机构。
    13、此执行机构带有力矩和阀位控制器,可在外部对电动执行机构进行调节、调试等,每次得通电后有自检功能。
    14、此电动执行机构带有限位开关、扭矩限制开关、手电切换装置,可集控、远控和就地操作。
    15、阀位信号的输出为无源接点。电动执行机构有限位保护、过力矩保护、正反向联锁保护、电机过载、电机过热保护、防冷凝的加热器保护和控制回路过载及短路保护,且能自动校正。配有专门的接线箱。
    16、此电动执行机构有自动报警功能,并能实现一系列的远程显示。
    17、配带与阀体材质相同的法兰、垫片、螺栓、螺母、垫圈等标准件。
