产品名称:层流冷却气动蝶阀
型号:Dt671tX

R26;主要性能规范
公称压力PN
(MPa)
试验压力PN
(MPa)
适用温度
(℃)
适用介质

开关响应
时间

强度
密封
0.25
0.375
0.275
≤570
工业水、蒸汽、油等
≤1s
0.6
0.9
0.66
1.0
1.5
1.1
1.6
2.4
1.76

R26;用途
   高性能气动蝶阀是本公司经过多年的市场调查和研制,和合肥通用机械研究院密封室、湖北工业大学等科研院所针对该阀介质及使用的工况条件,并与专业的电器、气动控制装置厂家联合开发的替代进口的气动蝶阀产品,可安装在介质温度≤120℃,公称压力0.25~2.5MPa,等工业管网上作截断、接通和调节介质用途。该阀广泛适用于钢厂热轧线上层流冷却系统控制阀及各种管理系统上控制及调节,具有良好的流体控制特性和关闭密封性能。

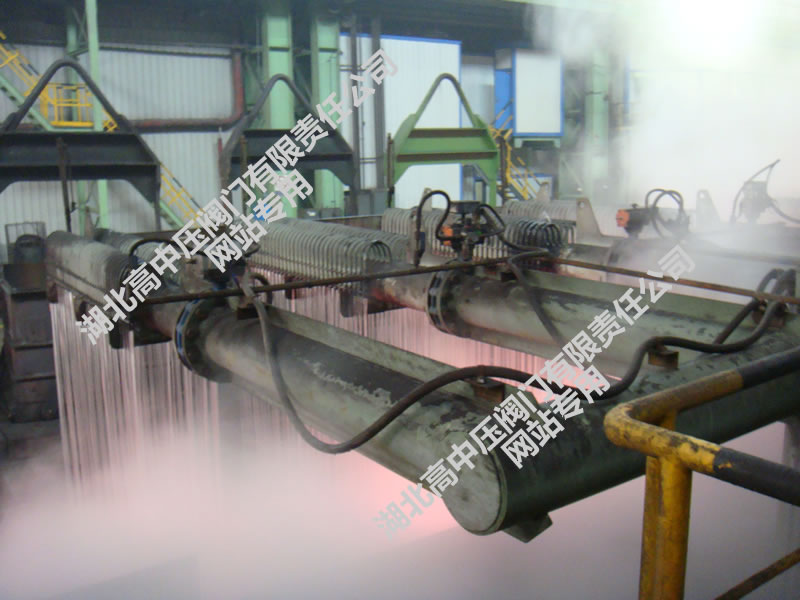

层流冷却的目的就是要通过冷却过程,控制带钢的温度,从而使带钢从精轧出口温度冷却到所要求的卷取温度,以期获得性能优异的成品钢卷,因此层流冷却有较好的冷却均匀性以及较高的卷取温度控制精度。

R26;产品特点
    1、密封面采用与湖工大共同开发的耐磨、耐温高性能高分子材料,我司定点使用,此材料弹性好、耐水解性能强、耐老化、耐磨、耐温、耐腐蚀、使用寿命长;
   2、密封面的配合恰到好处,其结构和安装位置使得密封圈不易被损坏。采用我公司在军工领域的成熟技术,即保证密封可靠,又能保证较长的使用寿命,开关次数可达22万次;
   3、阀门采用中线密封结构,无偏心阻力和卡塞,开关灵活,具有良好的流量调节功能和关闭密封性,使用寿命长,能作调节阀使用;
   4、蝶板采用不锈钢,表面精抛处理;
   5、采用对夹式结构,方便现场更换;
   6、轴套采用自润滑的铜套,现场无需加润滑脂;
   7、电磁阀采用进口(SMC或FESTO)原装产品,气动执行器可耐周围高温。气动执行器配进口调速阀及快排阀,响应快,开关速度快(<1s),可高频且长期使用;
   8、阀门的开度能在0~90°范围内调节锁紧,气缸行程的调节可靠;
   9、蝶板的流线形设计,使流体阻力变小,是一种节能型产品。

R26;产品特点

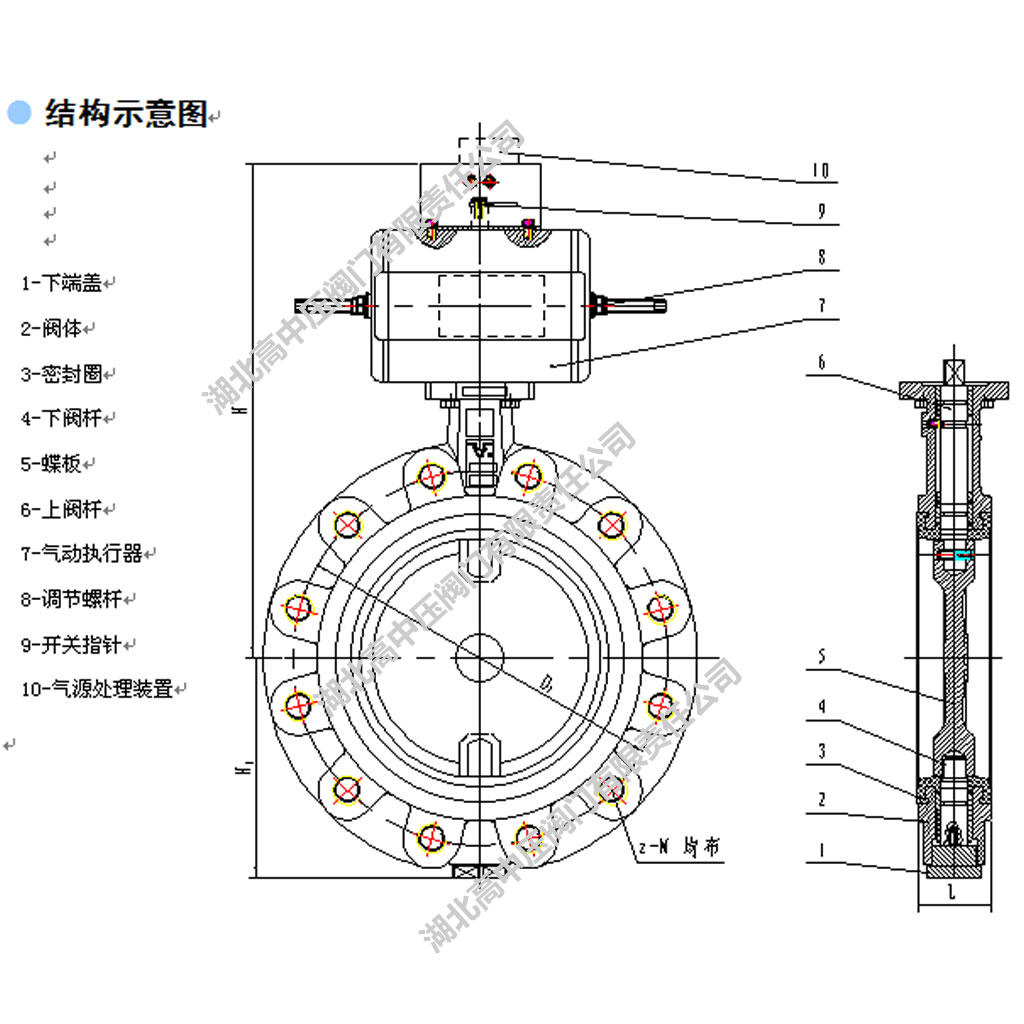

    高性能气动蝶阀由主阀和气动执行器组成。气动执行器采用进口的气缸及调速阀、快排阀,响应快,开关速度快(<1s),可高频且长期使用。气动执行器装置上配备了手动调节丝杆,可在0~90°范围内调节。
