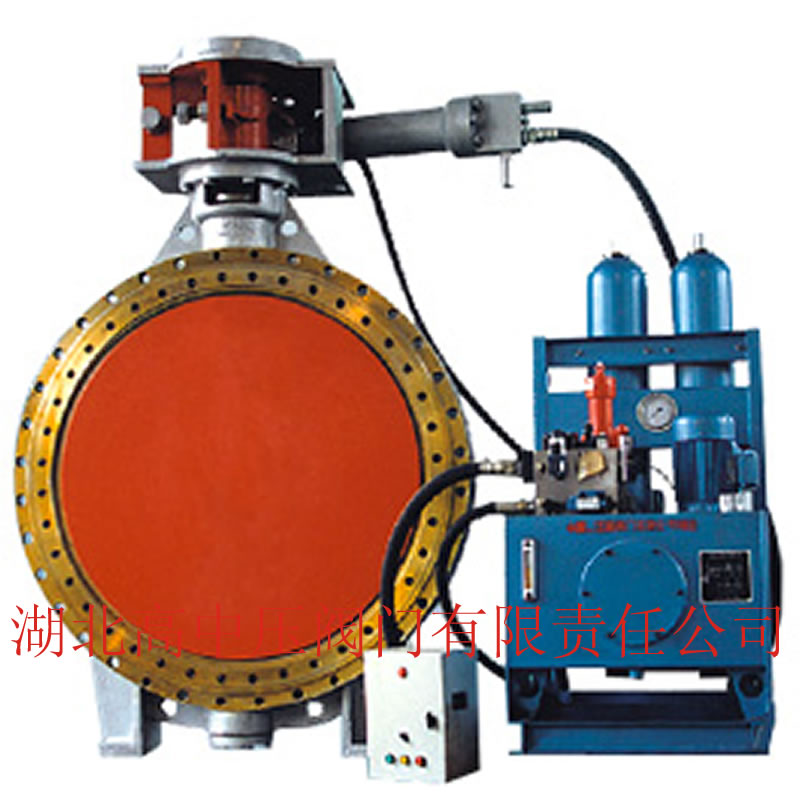

产品名称:液控蝶阀/液控止回蝶阀
型号:DX743H/Y DX741X
●主要性能规范

公称压力PN(MPa)

试验压力PN(MPa)

适用温度(℃)

适用介质

壳体

密封

1.0/1.6

1.5/2.4

1.1/1.76

≤570

水、煤气、蒸汽、燃气、油品等

2.5/4.0

3.75/6.0

2.75/4.4

6.4/10.0

9.6/15

7.04/11.0

16.0

24.0 17.6
●用途

    液控金属密封蝶阀是本公司经过多年的市场调查和研究开发的新产品,该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,可安装在温度≤570℃,介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。

●结构特点

    ◆液控金属密封蝶阀由阀门、传动装置、液压和电器控制部分组成组成。
    ◆阀门由阀体、蝶板、阀轴、滑动轴承、密封件等主要零件组成。
    ◆蝶板采用流线型结构,介质流阻系数小。
    ◆阀轴采用不锈钢材料,阀轴与蝶板采用锥销连接。
    ◆阀体与阀轴之间采用无给油自动润滑复合轴承。
    ◆阀体密封面采用堆焊合金钢,焊接性能好,不易腐蚀,在阀体上一次加工而成,位置度通过工装夹具得到可靠保证。密封性能好、使用寿命长。
    ◆密封结构采用三偏心硬密封结构,即:径向偏心、轴向偏心和角度偏心。使阀门在开启或关闭过程中无摩擦,保证了阀门开启关闭灵活,关闭时越关越紧,密封严密可靠,开阀时密封面迅速脱开,减小磨损,延长使用寿命。
    ◆蝶板密封圈采用多层次金属密封结构,密封可靠,使用寿命长,在蝶板上安装后能在阀体内部调整或更换。
    ◆阀门开度限位装置可靠,设有保位功能,开度标志准确明显,开度指示与实际蝶阀位置一致。
    ◆蝶阀的传动装置与液压系统留有足够的力矩和刚度,以保证蝶板在启闭过程中平稳运行,密封可靠。
    ◆本装置具有就地控制、远程控制和自动控制三种方式,在三种控制方式中均可实现开阀、关阀、停阀、快关阀、慢关阀、保位和缓冲功能。
    ◆该阀最大特点是:结构合理、启闭灵活、密封可靠、介质流阻小、使用寿命长、维修方便。
